| 前準備 | ステップ１ | |
 |
 |
|

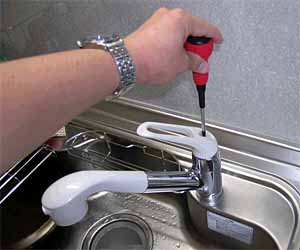

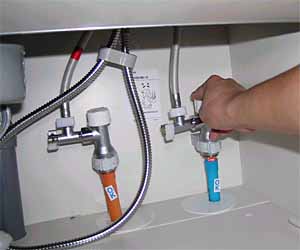

| 止水バルブを水・お湯両方を止めます。 | 水栓のハンドル部のネジを外します。 | |
| ステップ１ | ステップ２ | |
 |
 |
|

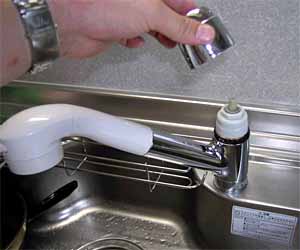

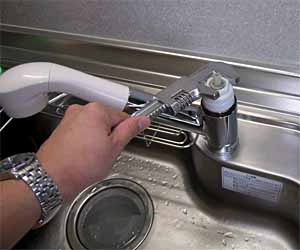

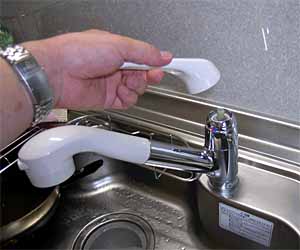

| 水栓のハンドル部を外します。 | カバーナットを外します。 | |
| ステップ３ | ステップ３ | |
 |
 |
|

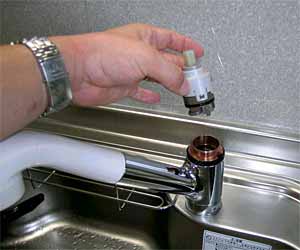

| カートリッジを外します。 | カートリッジを外します。 | |
| ステップ４ | ステップ５ | |
 |
 |
|

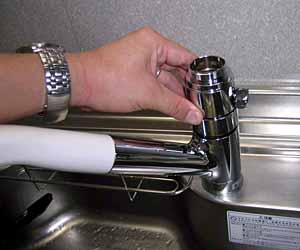

| シングル分岐を取り付けます。 | 止水バルブを取り付けます。 | |
| ステップ５ | ステップ６ | |
 |
 |
|

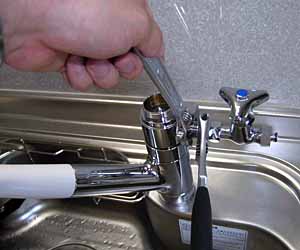

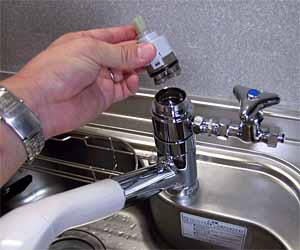

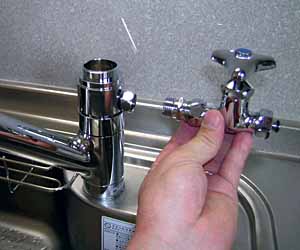

| 止水バルブを取り付けます。 | カートリッジを取り付けます。 | |
| ステップ６ | ステップ７ | |
 |
 |
|

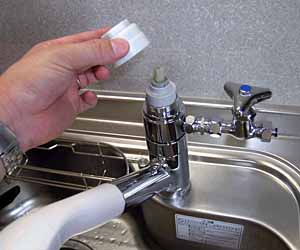

| カートリッジを取り付けます。 | カバーナットを取り付けます。 | |
| ステップ７ | ステップ８ | |
 |
 |
|

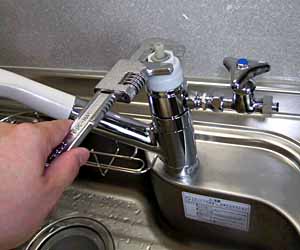

| カバーナットを取り付けます。 | ハンドルを取り付けます。 | |
| ステップ９ | 完了 | |
 |
||

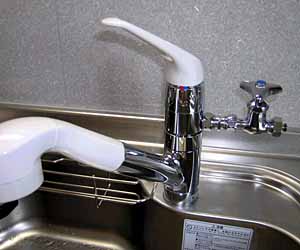

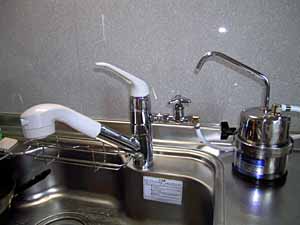

| シーガルフォー本体と接続します。 | 止水バルブを開けて取り付け完了です。 |
 |
 |
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
